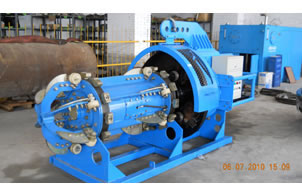

Pipe Bevelling Machine
Deskripsi dari Pipe Bevelling Machine:
Pipe Bevelling Machine ini adalah peralatan yang cocok untuk mesin las otomatis, mesin ini terdiri dari perangkat expansi, komponen principal axis, perkakas-perkakas, sistem idle pulley, sistem hidrolik, dan sistem elektronik. Komponennya juga anti korosif dan bekerja dengan baik hingga 50°C.
Fitur-fitur dari Pipe Beveling Machine:
1. Bagian dari klemnya dapat ditukar-tukar dan setiap bagian klem bisa digunakan untuk mengangani pipa dalam dua ukuran yang berbeda.
2. Mesin ini bisa diperlengkap dengan bagian dari klem tergantung pemakaian.
3. Mesin ini bisa disesuaikan dengan mudah ke kemiringan yang berbeda-beda bahkan bisa melakukan kemiringan “J” untuk pengelasan otomatis.
4. Penyesuai sikatnya dapat membersihkan pipa bagian dalam dan luar ketika mesin sedang bekerja.
5. Unit pengukur listrik juga tersedia atas permintaan.
NO. | Model Parameter | PFM0812 | PFM1216 | PFM1620 | PFM2024 | PFM2430 | PFM3036 | PFM3642 | PFM4248 | PFM4854 | PFM5460 | |
1 | Diameter pipa(mm) | φ203 ~ φ305 φ355 |
φ305 ~ φ406 |
φ406 ~ φ508 |
φ508 ~ φ610 |
φ610 ~ φ762 |
φ762 ~ φ914 |
φ914 ~φ1066 |
φ1066 ~ φ1219 |
φ1219 ~ φ1372 |
φ1372 ~φ1524 |
|
2 | Ketebalan Dinding Pipa (mm) | 5~10 | 8-15 | 9-15 | 9-20 | 10~20 | 10~25 | 12.5~25 | 15~30 | 17.5~30 | 17.5~30 | |
3 | Tipe Ujung Pipa | Ujung pipa tipe Y / tipe U | ||||||||||
4 | Kekuatan Memotong Pipa(N) | 5880 | 8820 | 10290 | 13720 | 15680 | 19600 | 19600 | 23520 | 23520 | 23520 | |
5 | Torsi Pemotong(Nm) | 1200 | 2390 | 2620 | 4200 | 5980 | 8960 | 10500 | 14350 | 16140 | 18000 | |
6 | Peningkatan Tangki Minyak(N) | 25000 | 40000 | 40000 | 60000 | 60000 | 80000 | 80000 | 90000 | 90000 | 100000 | |
7 | Output Pemotongan | 0-0.3 | 0-0.3 | 0-0.35 | 0-0.35 | 0-0.4 | 0-0.4 | 0-0.4 | 0-0.4 | 0-0.4 | 0-0.4 | |
8 | Kecepatan berputar poros utama (r/min) | 0-100 | 0-100 | 0-80 | 0-80 | 0-60 | 0-60 | 0-60 | 0-60 | 0-40 | 0-40 | |
9 | Kecepatan Pakan Pemotong (mm/min) | 0-30 | ||||||||||
10 | Jarak Gerak Pemotong(mm) | 80 | ||||||||||
11 | Kekuatan mesin diesel dari stasiun pompa hidrolik(KW) | 60 | 60 | 80 | 80 | 90 | 90 | 118 | 118 | 140 | 140 | |
12 | Komponen Utama | 1.Motor Pemotong Utama: DANFOSS 2. Pompa hidraulik, klep: American PARKER / Japanese YUKEN / Korea Hydraulic / Taiwan Compass 3.Sistem kontrol: Siemens |
||||||||||
13 | Dimensi keseluruhan (L×W×H) (mm) |
2200 ×600 ×1000 |
2500 ×600 ×1000 |
2600 ×700 ×1200 |
2800 ×800 ×1200 |
2900 ×950 ×1300 |
3000 ×1100 ×1450 |
3000 ×1200 ×1500 |
3000 ×1250 ×1580 |
3200 ×1300 ×1600 |
3500 ×1400 ×1800 |
|
14 | Berat mesin ( Kg) |
800 | 900 | 1200 | 1500 | 1800 | 2000 | 2200 | 2350 | 2500 | 3000 |
Catatan:Rumus perhitungan untuk pipa carton steel medium adalah: 1960 (kekuatan memotong per mm²)×ketebalan dinding × jumlah memotong.
Berdiri pada tahun 1999, Wuxi ABK Machinery Co.Ltd adalah produsen pipe beveling machine profesional di Cina. Selain pipe facing machine, kami masih memiliki banyak produk-produk berkualitas, seperti internal pipe line-up clamp, external pipe line-up clamp, mesin las menara angin, mesin las H Beam, peralatan las, mesin pemotong CNC, mesin gerinda/mesin penggiling, Mesin roll forming, mesin penekuk plat, dll. Dengan sertifikasi ISO dan CE, produk kami cukup populer diantara pelanggan-pelanggan kami yang berasal dari Spanyol, India, Jerman, Afrika Selatan, Brazil, Chili, Argentina, Rusia, Itali, Perancis, Vietnam dan lebih banyak lagi. Jika anda membutuhkan pipe beveling machine silahkan hubungi kami.
