Vertikal Electrogas Welder

Deskripsi
Electrogas mesin las (EGW) adalah peralatan las otomatis yang sangat efisien diproduksi untuk mewujudkan loop tertutup las saat ini. Hal ini dirancang dengan cara opsional pemasangan, termasuk adsorpsi permanen magnet, elektro magnet adsorpsi, absorpsi vakum dengan pengisap vakum, beralih adsorpsi magnet permanen, sehingga nyaman untuk perakitan dan pembongkaran. Ini electrogas mesin las banyak digunakan untuk pengelasan pelat tebal di industri seperti minyak, kimia, blast furnace, galangan kapal, dll

fitur
1. Tingkat cair kolam cair dapat dikendalikan secara otomatis.
2. ekstensi Kawat dapat secara otomatis disesuaikan.
3. kereta wisata dalam ukuran kecil, ringan, serta fleksibel dan nyaman untuk digunakan.
4. Desain modular dari electrogas tukang las vertikal ini memfasilitasi upgrade mesin.
5. Lasan ini electrogas mesin las dilakukan dalam single pass, tidak ada antar-pass pembersihan.
6. Welding ketebalan plat:. 10mm ~ 50mm

Bagian utama dari Electrogas Welding Machine

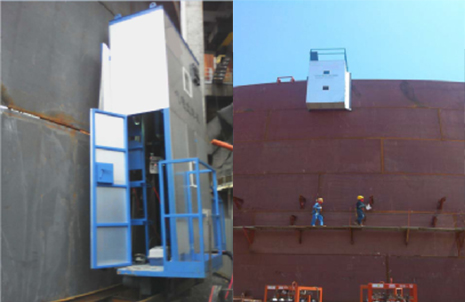

A. Landasan Operator

Deskripsi Frame utama terutama terdiri dari melintang Unit pengelasan operasi dan struktur baja las
Berlaku untuk bagian bawah tangki ereksi
Min. dia.: 5.0m
piring shell : 1.5m~2.5m

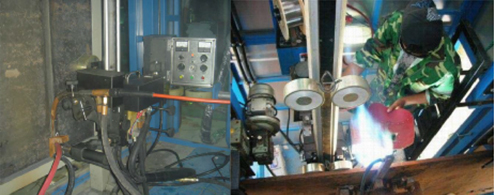

B. EGW Travel Carriage and Track

Impor worm drive dengan motor yang Sanyo Jepang
Obor las perangkat menyesuaikan
Pengancing perangkat sepatu tembaga
Menyesuaikan perangkat sepatu tembaga
3,2 meter track paduan aluminium

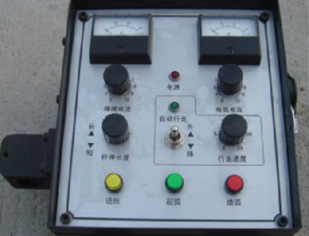

C. EGW Welding Kotak Kontrol

  Deskripsi EGW kotak kontrol las dirancang untuk EGW berat beban kereta pengelasan.
Ini telah menggabungkan sistem kontrol otomatisasi yang kompleks dengan persyaratan operasi lapangan untuk memenuhi semua kebutuhan proses pengelasan EGW-3G electrogas.
      fungsi remote display real-time pengelasan arus dan tegangan.
Lampu indikator dari kereta wisata.
Terpencil penyesuaian real-time pengelasan arus dan tegangan.
penyesuaian real-time perpanjangan kawat.
remote control dari cater-cooled kawat makan, dan busur mencolok dan pemadam.
Otomatis kontrol loop tertutup dari kereta perjalanan.
kontrol manual cadang kereta berjalan.

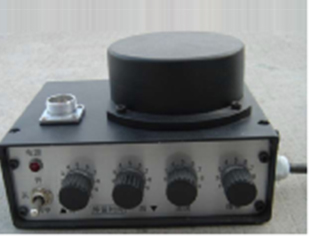

D. linear Oscillator

Deskripsi Osilator linear dari electrogas tukang las vertikal digunakan bersama-sama dengan kotak kontrol las. Hal ini didukung oleh kotak kontrol las tanpa tambahan requiremnt power supply.
Hal ini dapat membentuk sebuah antarmuka operasi integral yang menikmati sinyal stabil bila digunakan bersama-sama dengan kotak kontrol melalui plug udara. osilator linear ini juga dapat digunakan secara terpisah.
Fungsi Real-time penyesuaian stepless kecepatan osilasi, amplitudo osilasi dan waktu tinggal.
Otomatis centering d assembling obor las.
Ini memfasilitasi perakitan las busur.


E. Sumber Daya dan Wire Feeder
LINCOLN DC-600
kawat pengumpan

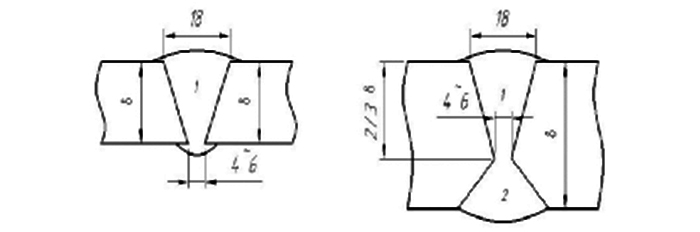

F.Jenis Groove

  • Ketebalan ≤ 24mm

    Ketebalan > 24mm


Komponen VSAW-600 Vertikal Electrogas Welder

No. komponen Pembuatan Kuantitas Ucapan
1 Mesin utama rangka utama WUXI ABK 1 set
dukungan tangki air
Gas rack
VSAW kereta pengelasan otomatis dan kontrol kotak Jepang SANYO mengangkat bermotor / Swedia ESCAP berosilasi guiderail bermotor / linear, sekrup bola, termasuk 3 set skrup cepat
Mekanisme osilasi VSAW dan kotak kontrol
VSAW obor mekanisme menyesuaikan
VSAW obor air-cooled
kabel las air-cooled VSAW
VSAW sepatu tembaga dan mekanisme menyesuaikan
sepatu VSAW
VSAW 3.0m paduan aluminium track
Kawat makan selang
Beredar pipa air (4 & kali; 50M, coupler cepat termasuk)
perangkat sirkulasi air pendingin
2 Gwelding Sistem LINCOLN DC600 USA LINCOLN 1 set Impor
S22A kawat pengumpan WUXI ABK 1 set
3   Pengelasan dan Pengendalian Kabel kabel las (120mm² × 60m ×1)     1 set Cina
kabel kontrol(2.5 mm² × 10p × 60m × 1)
kabel ground (120mm² × 5m × 1)
Kabel listrik (4mm² × 3p ×60m × 1)
coupler cepat
4 Rak Rak dan kontrol distribusi listrik kabinet WUXI ABK 1 set Tutup
Pengelasan sumber daya dan kabinet penyimpanan kabel
5 alat Tool kit dan alat set WUXI ABK 1 set Cina
(VSAW-600 flip tukang las gas otomatis membutuhkan 380V + 10% / 3PH / 50Hz, dan digunakan untuk konstruksi pengelasan vertikal.)
